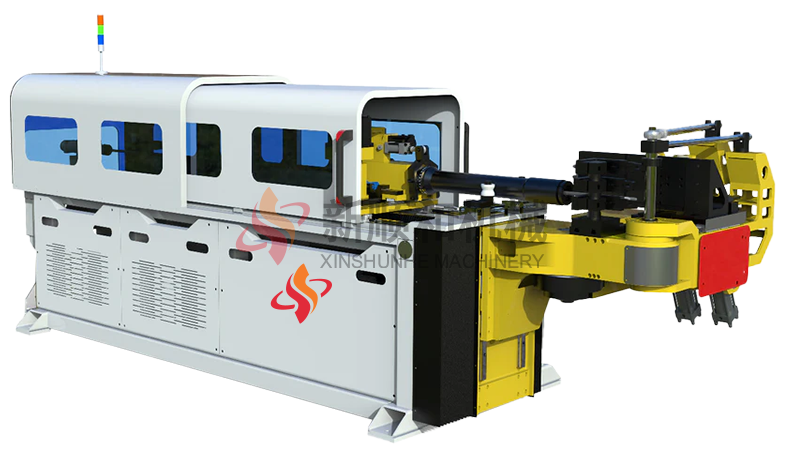

50CNC-5A3S多层模数控弯管机

1.RV减速机搭配精研齿轮实现高精度

本数控弯管机的弯管动作采用精密RV减速机搭配精研齿轮完成，减速机背隙小于3弧分，齿轮组设计有消隙结构，同时齿传动消除了链条传动过程中的多边形效应，使弯管细分角度更为精细化，可大幅度提升推弧精度。

2.大冗余量设计使精密弯管游刃有余

50型多层模数控弯管机全系列搭配大模数精研斜齿轮齿条副，超越同级机型的直线导轨型号。使设备工作时，在更大限度发挥各项动力元件的动能的情况下，依然具备极大冗余钢性，确保弯曲精度以及设备使用寿命，

3.无限制编程模式以及多元化自动工作站延展性

本机的控制系统设计有无限制自编辑模式，可使任何手动操作的动作，编辑成自动工作流程，极大地提高了设备动作的灵活性。另外预留了MES、机器人、三坐标等接口，便于自动化工作站的延展开发。4

4.三菱PLC+绝对值伺服实现全闭环控制

本数控弯管机为了进一步提升弯管精度，采用了三菱高端系列PLC+绝对值伺服，通过EtherCAT通信的控制方式，实现了精密雕刻机级别的全闭环控制，规避掉了传统控制方式中信号干扰、脉冲丢失、原点丢失等原因造成的精度损失。

5.研华上位机+自主弯管机数控系统实现设备功能多样化

设备基于研华上位机为硬件载体，自主开发了弯管机数控系统。数控系统除了弯管机基础功能外，还开发了管件3D图形导入自编程、管件3D预览、动态加工模拟、远程诊断协助等功能。

6.强力顶推功能及伺服辅推功能应对小半径薄壁管

50型多层模数控弯管机全系列搭配大功率送料伺服电机，通过强力后助推功能，可应对薄壁不锈钢管的生产，可稳定实现1DR小半径弯曲。可选配伺服侧辅推功能，进一步减少管件夹持段及外壁减薄率。
